液晶顯示系統安裝需知

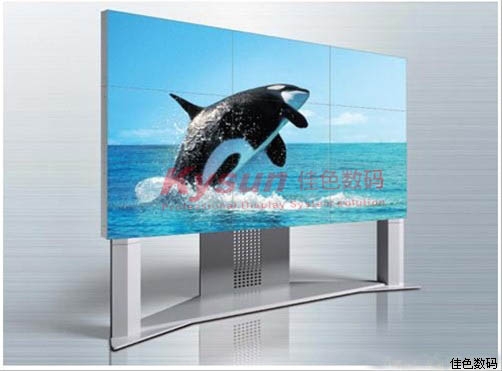

液晶拼接效果圖

一. 裝修建議

根據對大型液晶拼接顯示系統工程所積累的經驗，特提出裝修建議如下：

1、整個裝修格調清新、色調偏冷，以簡捷明快為好。

2、無論天花采用何種材料裝修處理，顏色乳白，或銀灰、或淺灰均可，但應啞光著色，表面一定不能有強烈反光。

3、墻面飾板色調明快，配以較深的線條，適當部位配以吸音材料，墻面啞光為主。

4、地面****用防靜電地板，鋪地毯，顏色較深，或其它不反光的地面材料。

二. 對顯示系統室內的要求

1、交流接地電阻不大于1Ω。

2、消防噴頭要遠離液晶拼接顯示墻1米左右，不能采用噴水消防頭，要用噴霧滅火劑。

3、電源要求：系統的電源為AC 220V 5%;用有保護接地線的三眼插座;插座數與顯示屏數有關，拼接系統和拼接控制器及控制PC等要求同相供電。電源電壓要穩定，****，特別防止斷電后立即加電。因此，原則上要求大屏幕拼接顯示系統的電源必須經過相應功率的UPS供電。

4、承重要求：長期承重350Kg/M2。

5、安裝地面要求平整結實，承重力強;機架一般直接裝在水泥地面上;如需要裝在地板上，地板下需要作加強處理。

6、作為拼接墻體的裝修墻，要求墻體牢靠，窗口四周平直不變形，系統的網線要接到大屏控制器位置。

7、大屏房間要求恒溫，恒濕。大屏幕背后要裝空調，****工作環境溫度18～25度，****工作濕度<60%。

8、大屏房間要求保持干凈，防塵，****大屏幕的幕和箱體的干凈。

9、大屏幕顯示墻面避免光線直射，用窗簾遮光。

10、機房必須是裝修清理完畢才能進行大屏幕施工。

11、用戶要求后維護，因此電視墻后預留1.5米的通道。如果監控室有操作臺，電視墻的安裝高度要求在1.1米-1.2米之間。

三.對燈光照明要求

1、屏幕前面1米內為暗區，一定不能安裝日光燈管�？砂惭b內藏式筒燈，平行于屏幕排列，要單獨可控開與關。燈光不能直接照射到屏幕上。

2、整個大廳的燈按平行于屏幕方向分組進行控制，不要選用較強光的光源，燈光的布置原則是：使工作區有足夠燈光強度，但對屏幕又不會產生明顯的影響。

3、大廳兩側可能射入的光線(如窗戶)，應有必要的遮擋(如窗簾等)。

四.對空調的要求

1、位于液晶拼接顯示墻室內的空調(中央空調或柜式空闊)，其出風口位置應盡量遠離拼接墻(0.4米左右較好)，并且，出風口的風****不能對著液晶拼接顯示墻直吹，要朝遠離液晶拼接顯示墻的方向吹，以避免冷熱不均勻而損壞。

2、放在液晶拼接顯示墻前面的空調機(柜式機)要朝遠離屏幕的方向吹，不能垂直對著屏幕吹，以免屏幕結露。

3、液晶拼接顯示墻前面(吊頂天花上)的空調出風口，距離屏幕不少于1米。

五.技術規范和標準

《社會治安動態視頻監控系統技術規范》(DB33/T 502—2004)

《視頻安防系統技術要求》(GA/T367-2001)

《民用閉路監視電視系統工程技術規范》(GB50198-94)

《信息網絡數字視頻應用系統規范》(BJ/Z0001-2003)

《信息技術開放系統互連網絡層安全協議》(GB/T 17963)

《電子計算機機房設計規范》(GB50174-93)

《安全防范工程程序與要求》(GA/T75-94)

《建筑物防雷設計規范》(GB50057-94)

《建筑物電子信息系統防雷技術規范》(GB50343-2004)

《民用建筑電氣設計規范》(JGJ/T16-92)

《建筑鋼結構焊接規程》(JGT81-91)

《中國社會治安視頻監控系統數據傳輸技術規范》

《鋼筋混凝土施工規范》

另外，治安防控系統的建設還必須遵循以下要求：

《國家社會治安視頻監控系統建設指引》
