萊視維NICEVIEW3x3液晶拼接屏方案設計
液晶拼接屏方案全解析之3x3液晶拼接屏設計方案，本液晶拼接屏方案介紹NICEVIEW常見的3×3拼接方式特征，產品配置，技術指標和其他類似液晶拼接屏方案圖。
來源：佳色萊視維 NICEVIEW
一、前言：
NICEVIEW DID液晶拼接屏采用****、高速圖像處理技術，實現了多路高速視頻信號的處理，以高清晰度、高亮度與高色域的液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命、****的液晶拼接屏顯示系統。
二、液晶拼接屏設計方案之液晶拼接屏單元的選擇
NICEVIEW采用的LCD液晶拼接屏單元是目前****端的液晶屏幕經過了專業的結構特殊處理后組成。目前，液晶憑借優良的顯示性能，已經成為人們認同**理想的顯示器件。NICEVIEW采用的LCD液晶拼接屏單元具有高亮度、高對比度、更好的彩色飽和度、更寬的視角、更好的****性、影像穩定不閃爍、較長的使用壽命等特征。
★高亮度：NICEVIEW采用的LCD液晶拼接屏單元具有更高的亮度，可以達到700 cd/m2 ——1000 cd/m2。
★高對比度：NICEVIEW采用的LCD液晶拼接屏單元的對比度與普通的液晶屏相比，要高出一倍以上，是一般背投的2～3倍。
★更好的彩色飽和度：拼接單元采用****的色彩校準技術，除了對靜止畫面進行色彩校準外，還能對動態畫面進行色彩的校準，確保了畫面輸出的****和穩定。
★ 更寬的視角：拼接單元采用了****的圖像調整技術，可視角度可達178°。
★更好的****性：家用電視、PC所采用的液晶屏不能負荷24小時連續使用，NICEVIEW LCD液晶拼接屏單元為監視器所設計，可以24小時連續工作。
★影像穩定不閃爍：由于LCD每一個點在接收到信號后**一直保持那種色彩和亮度，而不像CRT那樣需要不斷刷新亮點。因此，LCD亮度均勻、畫質高而且****不會閃爍。
★更長使用壽命：拼接單元所用的背光源使用壽命均可達6萬小時以上，這**確保了拼接幕墻使用的每片液晶屏在長時間使用后的亮度、對比度和色度的一致性并且確保拼接墻的使用壽命。
三、NICEVIEW液晶拼接屏的特征
★高清晰度、高亮度、高色域：清晰度、亮度、色彩飽和度是液晶的三個重要性能指標，NICEVIEW采用的液晶拼接屏單元具有**新技術：高清晰度、高亮度、高色域的特點。
★窄邊設計：液晶由于使用背光燈管作為發光源，其邊緣一般較寬，46英寸普通液晶屏其邊距寬度超過30mm，如果用于拼接，拼接縫隙至少達60mm，影響視覺效果。NICEVIEW液晶拼接墻采用液晶屏經過了窄邊結構設計的DID屏，邊緣縮減一倍以上，用于拼接不影響視覺效果。
拼接單元尺寸及拼接縫隙說明
| 單元尺寸 | 拼接縫隙 | |
| LCD46液晶拼接屏 | 1025.7mm*579.9mm | 上下拼接縫隙6.7mm，左右拼接縫隙6.7mm |
★拼接方式任意選擇：NICEVIEW液晶拼接屏，拼接數量任意選擇(行 X 列)，屏的大小亦有多種選擇，以滿足不同使用場合的需求。
★****的屏幕參數高校功能：針對液晶拼接屏幕墻使用液晶屏和驅動電路可能存在參數不一致問題，NICEVIEW液晶拼接屏系統中采用了亮度、對比度、色度、白平衡的調整功能，調試后，參數自動保存，從而****了整幅拼接屏幕的色彩一致性和亮度的均勻性。NICEVIEW自主研發的V12數字引擎芯片，也可稱作是視頻信號處理中的超級中央處理器，經過處理后輸出的圖像信號清晰度更高、
更細膩、更逼真，彩色還原性更佳，同時也大大降低了運動圖像的拖尾現象。
★環保健康：與背投式(包括CRT背投、DLP等)拼接墻相比，LCD液晶拼接屏墻發熱量小、無輻射、無閃爍、不傷眼、不含有害物質(如鉛、汞、鎘和鉻等)，是新一代的環保健康拼接墻。
★穩定運行壽命長，維護成本低：液晶顯示技術是目前******的平板顯示技術之一，NICEVIEW拼接墻使用的液晶拼接屏單元的燈管具有超過60000小時的使用壽命且長時間工作后圖像穩定沒任何變化。液晶顯示技術沒有任何需要定期更換的耗材設備，所以維護、維修成本極低。
★美觀的墻體結構：NICEVIEW拼接墻的機柜厚度為200mm-240mm。拼接墻機柜采用全鋼結構，堅固牢靠，拼接屏嵌入式安裝，簡單方便，整體結構緊湊大方、節省空間。
四、NICEVIEW液晶拼接屏及控制器的特點
拼接墻的主要功能特點:
1、具有多種任意畫面組合拼接模式，****可擴展到64路組合拼接，可對各單元進行任意切換組合(軟件提供8種拼接組合模式)。
2、具有三種信號輸入格式，即復合視頻/ 單路VGA/單路YPbPr格式;
3、具有強大的V12數字引擎功能，使得圖像更鮮艷、逼真、穩定;
拼接控制器的主要功能特點:
1、控制器具有針對于LCD拼接具有屏幕補償(調整圖形重顯率)的特點。
2、控制器******的高速視頻處理芯片,應用****的數字圖像處理算法來實時分割放大輸入視頻圖像,具有明顯的特點:整個畫面清晰流暢,色彩****鮮艷逼真,在多倍的分割放大處理的單屏畫面上,無鋸齒和馬賽克現象，實時動態, 拼接畫面清晰亮麗。支持1080i/60Hz,圖像實現了****真正高清實時處理。
3、通過控制器輸出的各單元信號不受任何衰減，大大提高了圖像的清晰度及穩定度;確保了高清信號的****視頻質量，使觀眾看到的是一幅高質量的****畫面。
4、采用了專業視頻模塊設計,可穩定地長時間運行,滿足每周七天每天24小時的工作需求.因采用全硬件設計架構,用戶開機后5秒內即可輸出穩定的圖像，用戶可直接硬開機和關機。
5、可接收復合視頻(PAL/NTSC)/單路VGA/單路YPbPr信號.
6、圖像參數(白平衡/亮度/對比度/銳度)自動調整�？稍诳刂贫藢Ω鹘M合單元的圖像畫面的圖像模式(亮度、對比度)、色溫及圖形重顯率進行任意設置校正;出廠時的各種圖像參數均設置在標準狀態,用戶也可根據需要對個別參數進行調整,可對每路輸出圖像進行白平衡參數的調整,使得拼接墻的綜合白平衡達到盡可能****的狀態。
五、NICEVIEW液晶拼接屏方案可行性
液晶拼接墻既可以采用小屏拼接、也可以采用大屏拼接，拼接可任意組合(M×N)。我們會根據不同的客戶對拼接系統提出的系統規模、尺寸和應用要求，選擇合適的產品和拼接方式，提出具體實施方案，滿足系統的應用需求。
通過RS-232通訊接口來控制圖像控制器來實現任意組合顯示模式的切換、信號的切換等。
可客戶的不同需求，打造個性化系統，提供不同的實施方案和技術支持。
六、NICEVIEW液晶拼接屏方案的****性
NICEVIEW液晶拼接屏墻所用的拼接單元是為專業監視器所設計的專用屏，拼接單元可一天24小時連續工作，拼接單元具有****性、穩定性高等特點，以****系統穩定****地運行。由于低功耗、重量輕、壽命長，無輻射等特點，使液晶拼接屏墻****性極高，一般可正常工作6萬小時以上。
七、NICEVIEW液晶拼接屏方案的經濟性
液晶以其****的性能，合理的****，且高達6萬小時的使用壽命，質量穩定，維護費用低，是性價比****的拼接產品。
八、NICEVIEW液晶拼接屏方案系統示意圖
九、NICEVIEW液晶拼接屏墻的基本構成
液晶拼接屏墻墻的基本構成：機柜、液晶拼接屏單元、圖像控制處理器、控制軟件、各種線材。
用戶自配：視頻/VGA 矩陣(分配器)、控制電腦(配置任意，主板帶RS-232通訊接口)
十、NICEVIEWLCD拼接幕墻效果圖示例及實物照片

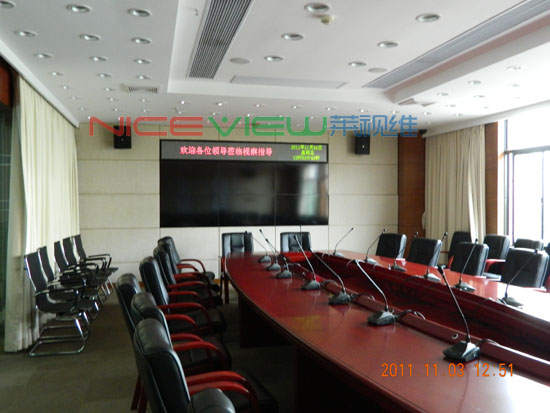

NICEVIEW 2×3液晶拼接屏墻實物圖

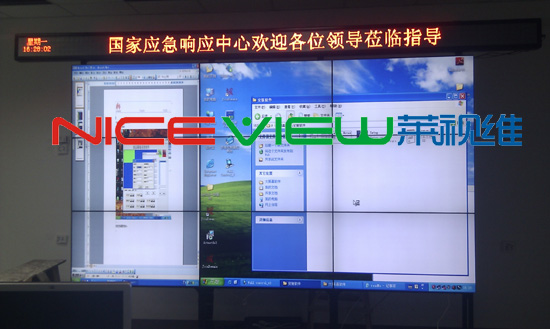

NICEVIEW 3×3液晶拼接屏墻實物圖

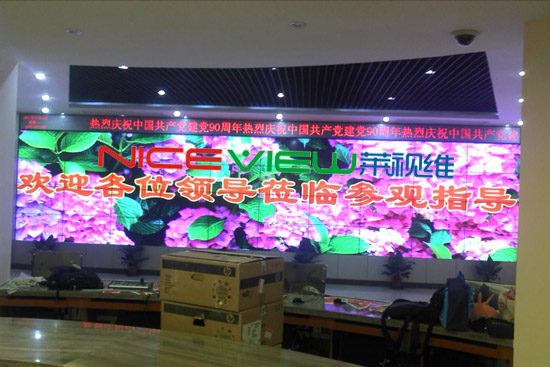

NICEVIEW 4×10液晶拼接屏墻實物圖
十一、NICEVIEW液晶拼接墻顯示尺寸及外觀尺寸計算
拼接墻的大小由幕墻單元的個數 (長M×高N) 和單元的尺寸來計算。例如 2x2 46″拼接墻共4個46″LCD46液晶拼接屏組成，LCD46拼接屏的(長：1025.7mm)×(高：579.9mm)拼接墻的長 2x1025.7=2051.14mm，高2x579.9=1159.8mm，使用時可根據安裝環境選擇不同的安裝方式時再加上邊框及立式底座的尺寸，便可得到拼接墻的外觀尺寸。
十二、NICEVIEW機柜與拼接單元的外觀著色
機柜是用于固定每個拼接液晶單元的金屬架，材料采用冷軋鋼板，屏幕墻體薄、體積小，機柜散熱性能好，堅固牢靠，拼接屏嵌入式安裝，簡單方便，可以根據用戶的實際情況要求，設計不同環境下的拼接墻機柜，給用戶提供****、大方、實用的機柜
拼接屏外框處理后著色為亞黑色，機柜著色為深藍黑色、拼接屏與機柜顏色搭配起來，美觀而大方。
十三、系統環境設計和要求
為****項目實施的順利進行，保護系統設備的正常工作,設備的安裝現場須滿足以下環境條件：
1、安裝要求
1)、安裝地面要求平整結實，承重力強，不變形。
2)、基座一般直接與抗靜電地板接觸，以****地面長期承重受力不變形。
2、操作控制臺(室)裝修及設備位置要求
1)、操作控制電腦的位置應在拼接屏幕的正對面，要求操作員可以方便直觀的看到拼接屏的操作。如果有專門隔斷的操作控制室，則操作控制室與大屏顯示室之應有透明玻璃，方便操作員的觀看。
2)、控制電腦應盡可能位于拼接屏的正對面方向，并與拼接屏有合適的距離，以便于調試、色彩調整等操作。
3)、圖像控制器的擺放應位于屏幕墻旁邊或后面的通道(機柜內)，應盡量靠近投影箱體的接口，減少VGA走線距離。
3、光線要求
1). 燈光照明建議采用內藏筒燈，燈光不宜直接對準屏幕方向，距離屏幕保持3米以外，以免影響投射效果。
2). 如果控制室的窗戶較大，應避免日照光線直射，用窗簾遮光，窗簾應采用深色。
4、走線及線槽要求
1)、弱電線纜(VGA線、視頻、網絡、串口、鼠標鍵盤延長線等)應與強電線纜隔開走線，避免信號干擾。如果是用走線槽，則不能共用一個走線槽，應分不同的走線槽分開走線。
2)、如果是地板磚、復合木地板等固定的地面，要求從信號源(計算機VGA信號、視頻信號)和控制電腦到圖形控制器(或投影機接口)之間要有走線槽，走線距離越短為宜。
3)、如果是抗靜電地板，則走線出口處應開孔，留線纜出口。
5、空調要求
1)、拼接屏背后的維修通道內要有良好的溫度控制和散熱措施。如果是中央空調應有空調進、出風口，如果沒有中央空調，應加設專門的空調，空調功率大小視大屏規模而定。
2) 、維修通道內溫度與拼接屏控制室房間溫度應可控制并基本保持相同。
6、供電電源
考慮到系統可能會遇到特殊情況會發生斷點再通電的電流沖擊，拼接單元本身具備電源保護設計，****了設備的正常安全的運行。
1). 系統的電源為AC 220V ±5%;用有保護接地線的三眼插座;插座數與拼接屏數有關。
2). 拼接系統和圖像控制器及控制PC等要求同相供電。
3). 電源電壓要穩定，****，特別防止斷電后立即加電，因此，原則上要求拼接系統的電源必須經過相應功率UPS供電。
4).系統設備要有良好的接地，接地電阻<2Ω，****遇到雷擊等特殊狀況時設備不損壞。
7、系統環境
1).拼接系統的背面是維修通道，維修通道寬度一般不小于0.60米
2).大屏房間要求有較好的溫度和濕度控制。工作環境溫度為23℃±5℃，相對濕度20%-80%。拼接背后要有空調。
3). 拼接屏幕前后空調溫度和濕度應調到同一刻度，以確保拼接墻散熱和拼接屏幕的平整度。
4).拼接屏房間要求保持干凈，防塵。
5).消防噴頭盡可能遠離拼接墻, 并且要用噴霧滅火劑。
十四、本液晶拼接屏方案主要技術指標：
液晶拼接屏單元的技術規格
| 屏幕尺寸 | 1025.7mm*579.9mm * 56mm | |
| 圖像長寬比 | 16:9 | |
| 拼縫 | 6.7mm | |
| 分辨率 | 1366(H)×768(V) | |
| 點距 | 0.7455(H)×0.7455(V) | |
| 響應時間 | 8ms | |
| 色彩 | 8 bit，16.7m | |
| 亮度 | 450cd/㎡ | |
| 對比度 | 3000:1 | |
| 色溫 | 10000K | |
| 可視角度（H/V） | 178/178度 | |
| 顯示面積 | 1018.353(H)×572.544(V) | |
| 電源 | AC 100V～240V，50/60Hz,Universal，±10% | |
| 功耗 | 210W（正常工作狀態） | |
| 電源管理 | G:AC100V-240V 50/60Hz；G:5.0A(****) | |
| 使用壽命 | 60000 小時 | |
| ****分辨率 | 1366×768 | |
| 重量 | 19.5Kg | |
| 輸入接口 | CVBS | 1.0Vp-p |
| YPbPr | NTSC(60Hz)，480P，720P，1080i PAL(50Hz)，576P，720P，1080i | |
| DVI | NTSC,480P59,720P59,1080i59,1080P59， 480P60，720P60， 1080i60,1080P60 PAL，50Hz，576P，720P，1080i，1080P | |
| VGA | VGA@60Hz，SVGA@60Hz ，XGA@60Hz，WXGA@60Hz | |
| 溫度 | 工作狀態 | 0～50℃ |
| 儲藏狀態 | -20～70℃ | |
| 濕度 | 工作狀態 | 20～80% |
| 儲藏狀態 | 20～80% | |
| 壓力 | 工作狀態 | 800～1114 hPa (海拔高度：0～2，000m) |
| 儲藏狀態 | 600～1114 hPa (海拔高度：0～4，500m) | |
| 標準配件 | VGA線，電源線，BNC線 | |
| 可選配件 | 壁掛架、立柱架、嵌入式 | |
如對本液晶拼接屏方案有其他問題，請直接垂詢NICEVIEW 液晶拼接屏專業廠商400 630 9877!
