VGA信號、RGB信號定義
VGA：Video Graphics Array（視頻圖形陣列） 的縮寫，信號類型為模擬類型。是IBM于1987年提出的一個使用模擬信號的電腦顯示標準。VGA接口也叫D-Sub接口，是15針的梯形插頭，分成3排，每排5個，傳輸模擬信號。VGA接口采用非對稱分布的15針連接方式，其工作原理：是將顯存內以數字格式存儲的圖像（幀）信號在RAMDAC里經過模擬調制成模擬高頻信號，然后再輸出到顯示設備成像。
RGB：稱為色光三原色，分別為紅、綠、藍，使用加色法，直接通到我們的人眼，比如屏幕顯示。其數值為R：0--255 G、0--255 B、0--255 RGB值越大，**越亮，所以說當RGB都為255時為白色，相反全為零時為黑色。RGB接口**是分三原色輸入的視頻接口，日常都稱之為色差分量接口。色差分量（Component）接口采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出。色差分量接口一般利用3根信號線分別傳送亮色和兩路色差信號。這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色——去掉亮度信號后的色彩差異信號，分別標注為Pb和Pr，或者Cb和Cr，在三條線的接頭處分別用綠、藍、紅色進行區別。這三條線如果相互之間插錯了，可能會顯示不出畫面，或者顯示出奇怪的色彩來。色差分量接口是模擬接口，支持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號，本身不傳輸音頻信號。
VGA和RGB接口的區別

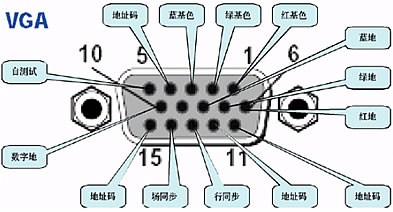

VGA的引腳定義和焊接方法
|
管腳 |
定義 |
|
1 |
紅基色 red |
|
2 |
綠基色 green |
|
3 |
藍基色 blue |
|
4 |
地址碼 ID Bit |
|
5 |
自測試 ( 各家定義不同 ) |
|
6 |
紅地 |
|
7 |
綠地 |
|
8 |
藍地 |
|
9 |
保留 ( 各家定義不同 ) |
|
10 |
數字地 |
|
11 |
地址碼 |
|
12 |
地址碼 |
|
13 |
行同步 |
|
14 |
場同步 |
|
15 |
地址碼 ( 各家定義不同 ) |
選擇 3+4 計算機視頻線的傳統焊法為：（注意 D15 接頭一定選用金屬外殼）
|
3+4 線 |
D15 插頭 |
|
紅線的芯線 |
腳 1 |
|
紅線的屏蔽線 |
腳 6 |
|
綠線的芯線 |
腳 2 |
|
綠線的屏蔽線 |
腳 7 |
|
藍線的芯線 |
腳 3 |
|
藍線的屏蔽線 |
腳 8 |
|
黑線 |
腳 10 |
|
棕線 |
腳 11 |
|
黃線 |
腳 13 |
|
白線 |
腳 14 |
|
外層屏蔽 |
D15 端殼壓接 |
在實際操作中，還有一種非常簡單適用的焊接方法：**是在 D15 兩端的 5~10 腳焊接在一起做公共地，紅、綠、藍的屏蔽線絞在一起接到公共地上； 1 、 2 、 3 腳接紅、綠、藍的芯線； 13 接黃線； 14 接白線； 外層屏蔽壓接到 D15插頭端殼，褐線和黑線不用接，但是要剪齊，以防和其他線串接。

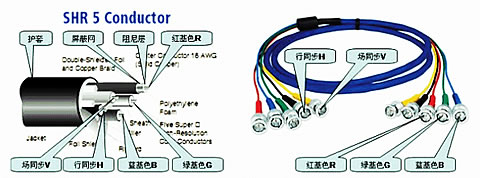

RGB接口定義和焊接方法
RGBHV
用 75 歐的 BNC 頭一一對應焊接即可，非常簡單。
VGA的D15接頭轉RGBHV連接線
|
RBGHV |
D15 |
|
紅線的芯線 |
腳 1 |
|
紅線的屏蔽線 |
腳 6 |
|
綠線的芯線 |
腳 2 |
|
綠線的屏蔽線 |
腳 7 |
|
藍線的芯線 |
腳 3 |
|
藍線的屏蔽線 |
腳 8 |
|
黑線的芯線 |
腳 13 |
|
黑線的屏蔽線 |
腳 10 |
|
黃線的芯線 |
腳 14 |
|
黃線的屏蔽線 |
腳 11 |
|
D15 端殼與 10 、 6 、 7 、 8 連接起來形成共地 |
