液晶拼接幕墻是一種全新的大屏幕拼接方式，其可以無限地拼接，佳色數碼液晶拼接幕墻是以FPGA陣列為硬件基礎，采用并行高速圖形處理技術，實現了多路高速視頻信號的統一處理，從根本上取代插卡式拼接控制器，解決了VGA信號輸入數量受到限制的問題。它將目前******的DID高清晰度、高亮度與高色域的液晶顯示技術、嵌入式硬件拼接技術、多屏圖像處理技術、信號切換技術等合為一體，形成一個擁有高亮度、高清晰度、低功耗、高壽命，****的液晶拼接幕墻顯示系統。

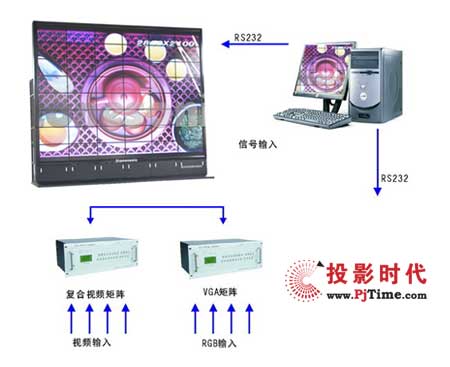

液晶拼接幕墻系統顯示示意圖

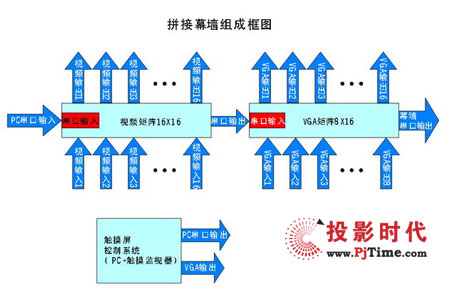

液晶拼接幕墻的基本構成
· 幕墻的基本構成
機架、拼接單元、矩陣(分配器)、上位機、控制軟件包、各種線材。
· 幕墻顯示尺寸及外觀尺寸計算
電視墻的大小按照慣例由幕墻單元的個數 ( 寬 m* 高n) 和單元的尺寸來計算。例如 4x4 40″幕墻共有寬4個單元高4個單元共16個40″液晶單元組成， 40″電視墻單元的寬911.7mm高524.2mm，幕墻的顯示面積是寬 4x911.7=3648mm 高 4x524.2=2096.8mm ，具體使用時可根據安裝環境選擇立式或掛壁式安裝，選擇不同的安裝方式時再加上邊柜及立式低座的尺寸，便可得到幕墻的外觀尺寸。
· 拼接單元
DID 液晶屏
液晶拼接幕墻使用DID液晶屏，并經過技術處理，使其符合拼接幕墻的設計要求。
一、 外框著色。處理后的液晶屏外框為全黑色，與幕墻形成一個整體，美觀大方。
二、 液晶掛裝設計，通過對液晶屏進行結構技術處理，改變傳統的液晶屏安裝形式，使液晶單元裝拆變得非常方便。本技術已經申請專利。
· 電源
液晶拼接幕墻每一單元都有獨立的開關電源模塊，整機輸入使用帶保護地的單相三線制交流電源，并確保整個工程系統使用同一保護地。不能使用無保護地的電源，電源線的接地腳不能破壞。
· 矩陣切換器
矩陣切換器是對VIDEO 或VGA 信號進行切換和分配的切換設備，它可同時將多路VIDEO 和VGA輸入信號分別切換到任何一個或多個輸出通道。該設備具有斷電現場保護功能，能保存設備關機前的工作狀態，具備與計算機聯機使用的RS-232 通訊接口，并提供通訊協議和演示程序，方便聯機使用。
· 上位機(控制主機)
液晶拼接幕墻系統控制提供一個軟件包，可安裝于任何品牌的PC機，在windows環境下，運行軟件并通過RS232串行通信，用于對幕墻的信號和各種功能的控制。
· 機架
如下圖所示，該產品由四川佳色數碼設計，機架即幕墻架，用于固定液晶單元。此外商家還根據客戶實際需求，設計適用于不同客戶的幕墻架。
